一、產品結構：

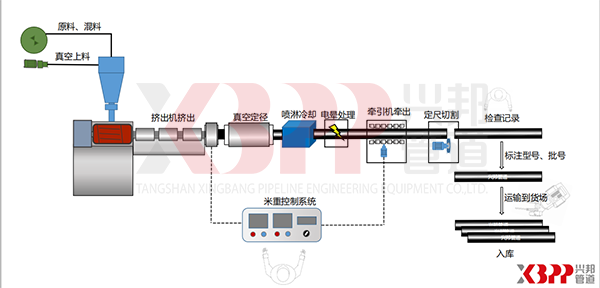

高密度聚乙烯外護管(簡稱外護管)由高密度聚乙烯樹脂配以抗氧劑和色母料通過擠塑生產。

二、產品說明：

1、外護管性能：具有強度高、韌性好、密封性好,耐腐蝕、耐低溫、耐沖擊、易焊接、易施工、使用壽

命長等優(yōu)點。在保溫管生產和區(qū)域供熱工程中,已被國內外廣泛采用。

2、外護管作用：外護管是兩步法生產預制保溫管(管中管)的配套產品,主要用于保溫材料的外保護層。

3、外護管使用溫度：保溫管保溫層厚度應保證外護在—50℃～+50℃溫度范圍內正常使用。

4、生產能力：目前我公司擁有外護管生產線9條，最大的擠出管徑達φ2000mm，可年生產DN90-

DN2000mm；（DN2000生產線3條）

三、產品執(zhí)行國標：

1、GB/T29047《高密度聚乙烯外護管硬質聚氨酯泡沫塑料預制直埋保溫管及管件》

2012年12月31日發(fā)布2013年9月1日實施；修改版進行中，預計2019年下半年完成。

四、高密度聚乙烯

1、特點：高密度聚乙烯（High Density Polyethylene，簡稱為“HDPE”），是種結晶度高、非極性的熱塑性樹脂。HDPE是一種不透明臘狀材料，外表呈乳白色，在微薄截面呈一定程度的半透明狀。

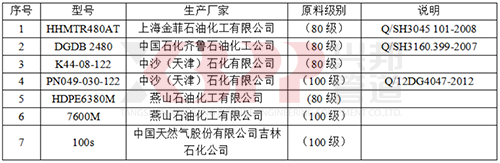

2、常用聚乙烯型號：

我公司外護管選用PE80級優(yōu)質管材專用高密度聚乙烯樹脂為主要原料，具有很高的機械強度和優(yōu)良的耐腐蝕性能。

3、材料密度：

聚乙烯樹脂的密度應大于935kg/m3，（935---940 kg/m3）樹脂中應添加外護管生產及使用所需要的抗氧劑、紫外線穩(wěn)定劑、碳黑等添加劑。

4、碳黑含量：

所添加的炭黑密度應滿足1500 kg/m3～2000 kg/m3的要求。外護管炭黑含量應為2.5%±0.5%（質量百分比），炭黑應均勻分布于母材中，外護管不應有色差條紋。

5、熔體流動速率：外護管及其焊接所用高密度聚乙烯樹脂的熔體質量流動速率（MFR）應為0.2g/10min-1.4 g/10min（試驗條件5kg，190℃）。兩個外護管焊接時，其熔體流動速率的差值不應大于0.5g/10min。

6、可使用不超過15%（5%）的回用料，但回用料應是制造商本廠管道生產過程中產生的干凈、未降解的材料。

五、電暈處理

外護管生產線上均配有在線電暈設備，可對外護管內壁進行在線電暈處理。

電暈工藝是在處理裝置上施加5－10千伏安高頻高壓電，在電極間產生局部高壓放電的原是對聚乙烯管材內壁進行電暈處理，電暈放電會產生細小密集的紫藍色火花，由于高壓放電是在空氣中進行，空氣電離后產生的各種等離子在強電場的作用下，加速而沖擊外護管內壁，這些等離子粒子的能量與塑料分子的化學鍵能相接近，因此，能誘發(fā)塑料表面分子的化學鍵斷裂而降解，使外護管內表面的分子重新排布，增大表面粗糙度。在電暈放電時，還會產生大量的臭氧。臭氧是一種強氧化劑，使塑料表層分子氧化，產生過氧化合物等。另外，電暈處理還有除去油污、水氣和塵垢等作用，經(jīng)過上述物理和化學改性后，能明顯改善塑料表面的潤濕性和附著性，提高外護管內壁與保溫層的粘接力，使直埋式預制保溫管中的鋼管、聚氨醋保溫層和聚乙烯外護管達到三位一體的結構。經(jīng)過電暈處理后的外護管環(huán)向75%以上內表面張力達到50dyn/cm2。

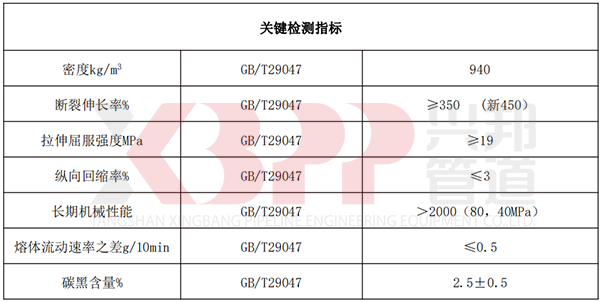

六、成品檢關鍵檢測指標

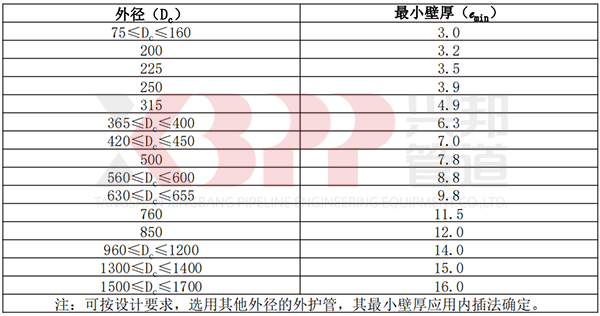

外護管外徑和最小壁厚應符合下表規(guī)定：

外護管外徑和最小壁厚關鍵要點：

1.80級以上管道料（HDPE）；

2.原料密度應大于935--940kg/m³，產品密度大于940kg/m³且不大于960kg/m³；

3.斷裂伸長率大于等于450%；

4.拉伸強度大于等于19Mpa；

5.縱向回收率小于等于3%；

6.回用料用量5%；

7.炭黑含量2.5%±0.5（色母添加量5%左右）；

8.壁厚為最小壁厚;

9.外護管內表面應進行電暈處理，內表面環(huán)向長度75%范圍內的表張力達50大于dyn/㎡10.生產線9條90----2000mm，2000mm生產線3條。

興邦管道——高密度聚乙烯外護管的放心之選！
